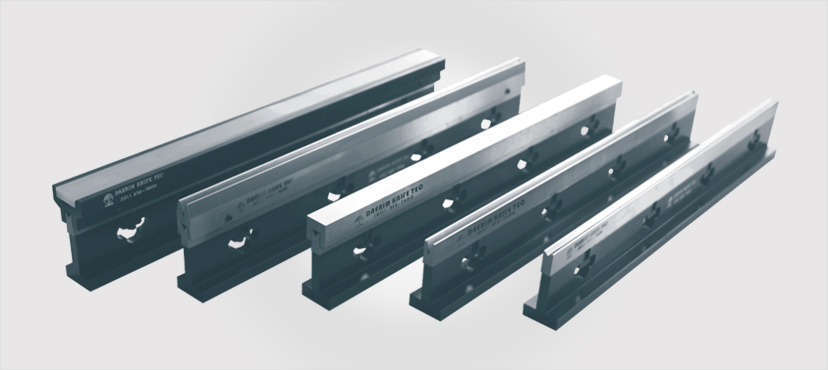

IV-T-DIE

1V-T DIE   |   Single DIE

▶ DIE의 길이 : 835mm 기준

▶ 기타 규격은 주문에 의하여 생산

1V-T DIE

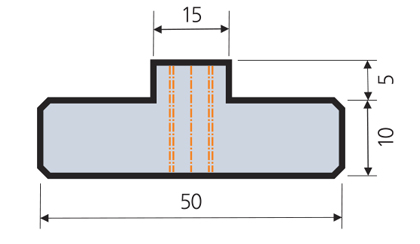

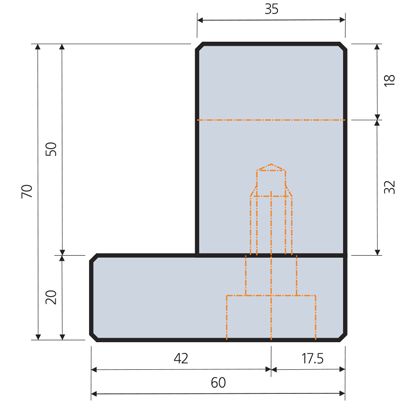

1V-RAIL DIE

2V-T DIE

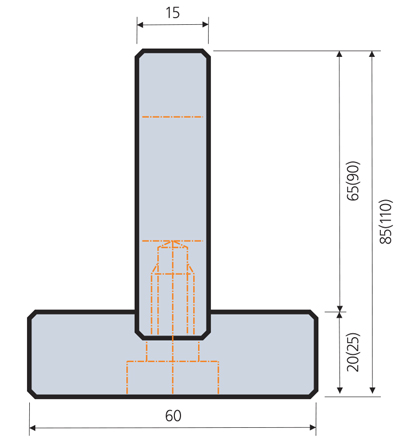

T-Single DIE   |   1V-T DIE

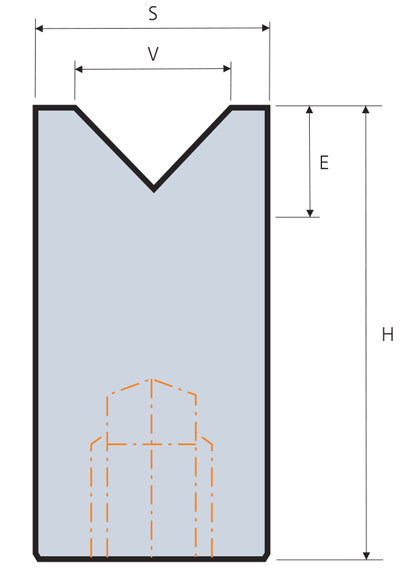

86˚   88˚ L=835
제품번호 V (mm) T (mm) S (mm) H (mm) E (mm)
V 126 6 0.8 10 35 3.2
V 115 8 1.0 12 35 4.3
V 112 10 1.2 14 35 5.4
V 111 12 1.6 16 35 6.4
V 119 14 2.0 18 35 7.5
V 1119-1 16 2.0 20 35 8.6
V 117 18 2.3 22 35 9.6
V 120 20 2.5 24 35 10.7
V 118 25 3.0 30 40 12.8

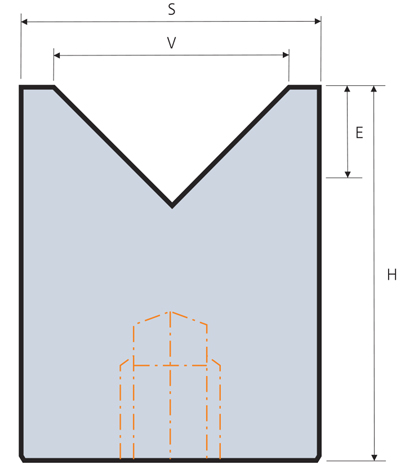

80˚ L=835
제품번호 V (mm) T (mm) S (mm) H (mm) E (mm)
V 122 28 3.2 38 40 15
V 135 35 4.0 45 45 18.8
V 140 40 4.5 50 50 21.5
V 145 45 5.0 58 55 24
V 150 50 5.0 60 60 30
V 155 55 6.0 65 65 33
V 160 60 6.0 75 75 35.7

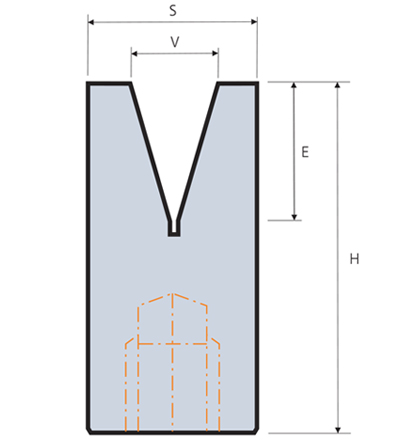

32˚ L=835
제품번호 V (mm) T (mm) S (mm) H (mm) E (mm)
V 113-1 6 0.8 14 35 10.5
V 113 8 1.0 14 35 14
V 123-1 10 1.2 16 35 17.5
V 123 12 1.6 18 35 21
V 123-2 16 2.0 25 40 28
V 123-3 20 2.3 30 45 35
V 123-4 24 2.3 40 50 42
V 123-5 28 3.2 55 50 49

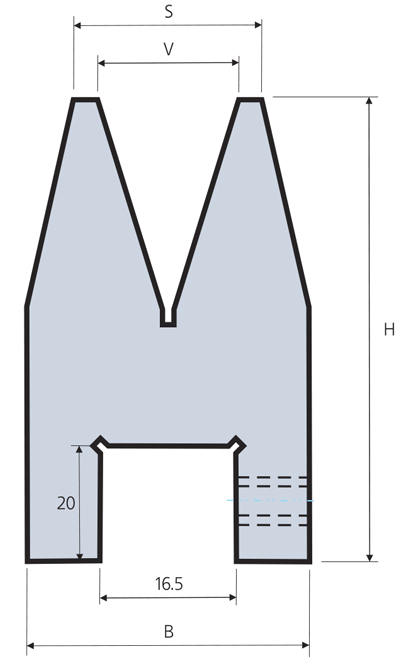

제품번호 V (mm) T (mm) S (mm) H (mm) E (mm)
V 123 S-6 6 0.8 14 60 30
V 123 S-8 8 1.0 14 60 30
V 123 S-10 10 1.2 16 60 30
V 123 S-12 12 1.6 18 60 30
V 123 S-16 16 2.0 25 60 30
V 123 S-20 20 2.3 30 65 40
V 123 S-24 24 2.3 40 65 45
V 123 S-28 28 3.2 55 70 45
